昨日,@x86deadandback 在X网站上曝光了一份疑似Nova Lake-S的条目,标注为预审样品,拥有惊人的28核配置。若此消息属实,这将标志着与当前顶级的Arrow Lake-S乃至Raptor Lake-S部件相比的巨大飞跃,后两者均止步于24核。目前,请以审慎态度对待这一信息。

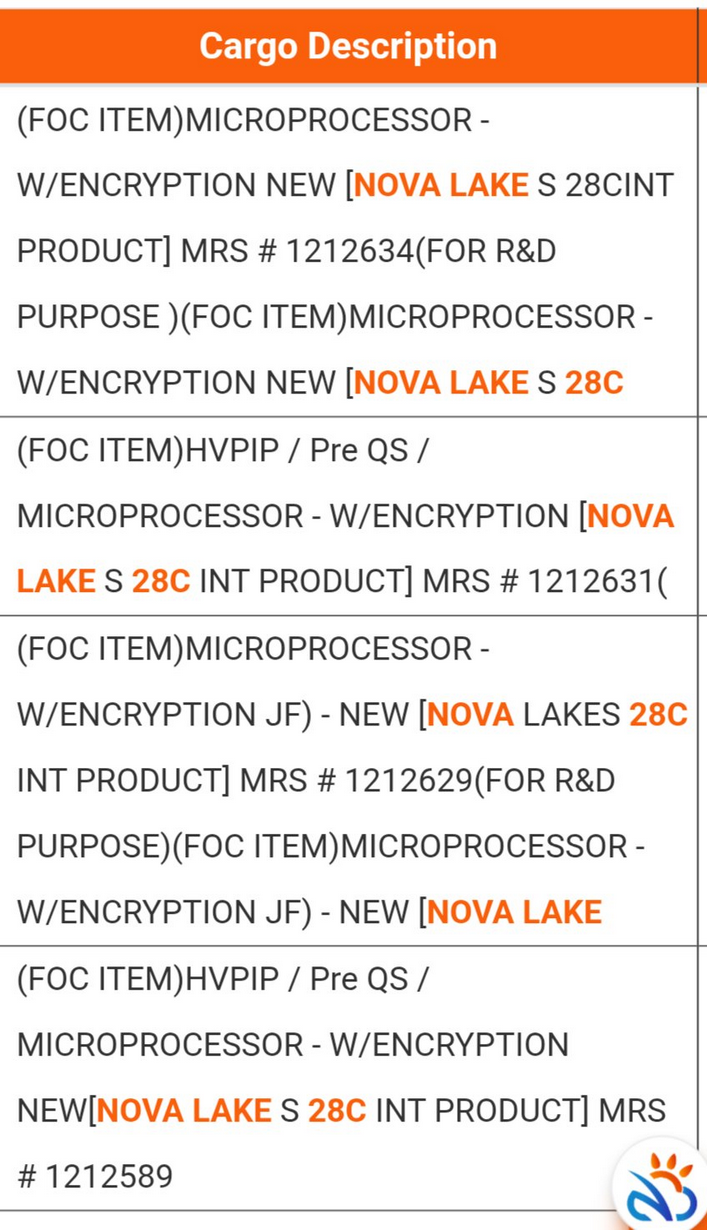

(图片来源: @x86deadandback / X.com)
清单上仅列出了28核的Nova Lake-S部件。尽管该文件未详细分解核心类型,但早期泄露的Nova Lake移动版信息指出,可能采用8个P核、16个E核和4个低功耗LP-E核的配置,此配置或将在桌面版中延续。然而,这尚未得到官方证实。
Arrow Lake的Core Ultra 9 285K坚持采用熟悉的8个P核、16个E核布局,而Nova Lake则可能增加一个额外的效率导向型硅集群。结果将是总计28核(若超线程保持不变,则约为56线程),并且平台将转向全新的LGA 1954插槽。
这表明英特尔正在加速增加其桌面核心数量,可能是为了应对基于AMD Zen 5的Ryzen 8000系列带来的挑战。Arrow Lake凭借Lion Cove和Skymont核心迈出了重要一步,但在原始核心/线程数量上,其旗舰产品并未大幅超越Raptor Lake。而Nova Lake采用基于英特尔18A和台积电2nm工艺的Coyote Cove和Arctic Wolf核心,似乎预示着一次真正的技术飞跃。
Row 0 - Cell 0 | Nova Lake-S(未确认) |
Arrow Lake-S(Core Ultra 9 285K) |
Raptor Lake-S(Core i9-13900K) |
总核心数(P/E/LP-E) |
28 |
24(8P + 16E) |
24(8P + 16E) |
微架构 |
Coyote Cove / Arctic Wolf |
Lion Cove / Skymont |
Raptor Cove / Gracemont |
制程节点 |
英特尔18A / 台积电2nm |
英特尔20A(在台积电N3B上制造) |
英特尔7(10nm) |
TDP |
150 W(最大) |
125 W / 250 W |
125 / 253 W |
集成GPU |
Xe3 |
Xe-LPG |
UHD 770 |
发布时间 |
2026年第三季度/第四季度 |
2024年10月 |
2022年10月 |
Arrow Lake的285K虽然带来了更新的Lion Cove P核和Skymont E核,但整体定位仍显渐进。Nova Lake的额外核心、传闻中的缓存升级以及下一代节点制造,旨在多线程工作负载中夺回失地,尤其是在AMD已领先的领域。
值得注意的是,28核的桌面SKU可能仍仅搭载8个P核,这意味着单线程性能的提升将主要依赖于架构优化。尽管泄露的TDP最高约为150 W,但根据英特尔的历史记录,最终涡轮功率可能会远超此值。
然而,若此清单属实,英特尔2026年的产品线或将与我们近年来所见的大相径庭,Nova Lake将标志着一次真正的代际跨越。
