随着AI智能眼镜、OWS耳机、手机等电子设备的快速演进，轻薄化成为各家品牌厂商的关键竞争力。艾为推出的第3代高灵敏度可编程电容触控芯片AW933XX已经成熟量产，累计出货量突破2000万颗，该系列采用创新的自互容一体电容感应技术，具有高灵敏度、强抗干扰、低动态功耗等优点，实现精准触控手势识别和可靠的人体佩戴检测。

艾为全新推出的3/5通道高灵敏度、小封装触控SoC芯片 AW93305BFOR和AW93303BFOR，其封装尺寸仅1.376mm*1.14mm*0.573mm，赋能可穿戴、AIoT等电子设备更加轻薄，具有1aF电容检测精度，能自动补偿220pF以内的寄生电容，可实现触摸按键、触控滑条和佩戴检测等功能。

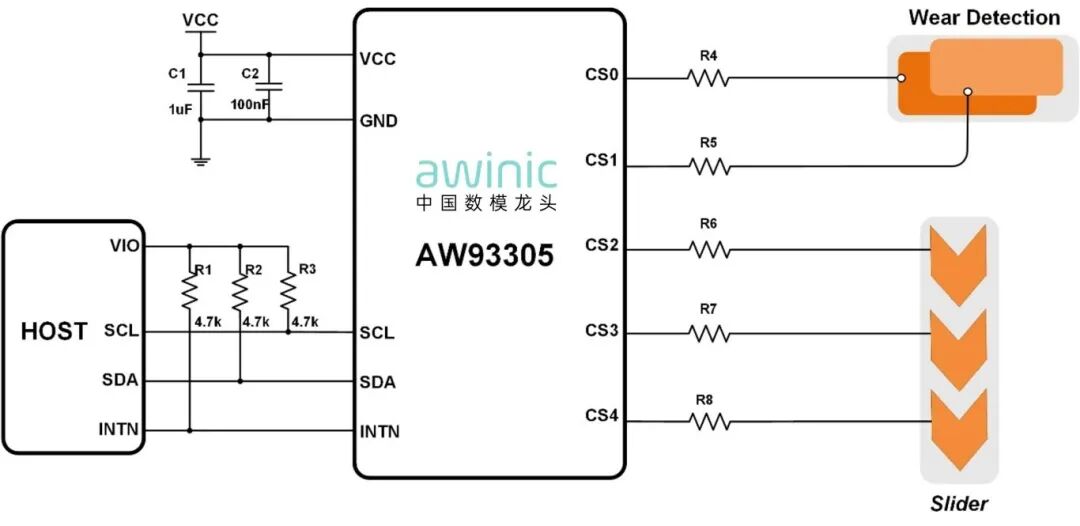

图1 AW93305典型应用电路

AW933XX系列产品优势

3~12通道触控SoC系列化布局，涵盖超小封装和大尺寸封装，触控手势识别、佩戴检测、人体接近检测等量产案例丰富，可满足不同应用场景需求。其中5通道超小封装产品AW93305BFOR 的占板面积仅1.56mm2，相比常见的DFN 2.1mm * 1.8mm 封装占板面积小了58.7%；

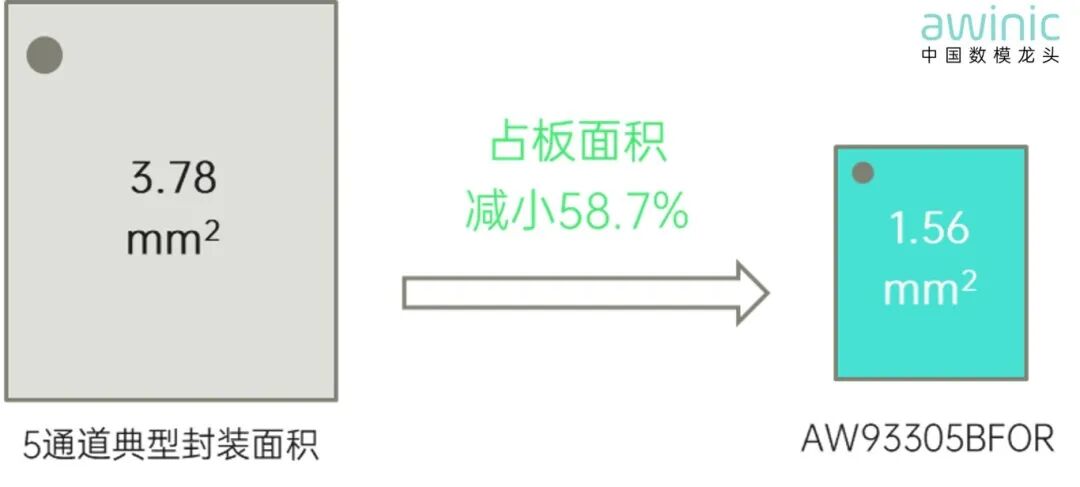

图2 AW93305BFOR 封装占板面积减小58.7%

超高电容检测灵敏度（aF级），可以支持更厚的触摸盖板（≥5mm）和更小的感应电极设计，其感应铜箔面积可小至4mm²；

可自动补偿电路背景电容（达220pF），支持更长、更复杂的走线，在较大的寄生电容下仍能保持超高灵敏度，简化硬件设计的同时大大提升了检测效果；

芯片内置高性能温度补偿算法，能实时补偿环境漂移影响，让触控拥有极高的稳定性和可靠性；

硬件+算法双重抗干扰处理，智能规避同频干扰，可通过4KV EFT A级、10V CS等测试，提升触控抗干扰性；

支持硬件防水+“大禹”防水防汗算法，防水防汗性能达到业界领先水平；

拥有丰富的外设资源（GPIO/PWM/ADC/Timer/RAM等），给客户系统设计提供更多创新可能。

AW93303/5BFOR关键特性

超小封装1.376mm*1.14mm-9B

3/5通道自容&互容触控

电容分辨率 1aF

背景电容自动抵消220 pF

32bit超低功耗MCU，20kB RAM

按键检测（单击/双击/长按）

滑动检测（一维长条/滚轮）

佩戴检测（接近检测）

按压检测（互容检测）

高性能温度补偿算法

支持GPIO/PWM控制

支持程序客制化/OTA升级

应用场景

电容触控方案凭借无需开孔、功能丰富、经济耐用的突出优势，被广泛应用于智能家居、智能穿戴、智慧医疗、汽车科技等各大领域。数模龙头艾为电子深耕智能触控十余载，沉淀丰富量产经验，为用户带来更优人机交互体验，并驱动行业持续创新突破。

图3 电容触控芯片典型应用场景

艾为触控芯片选型列表

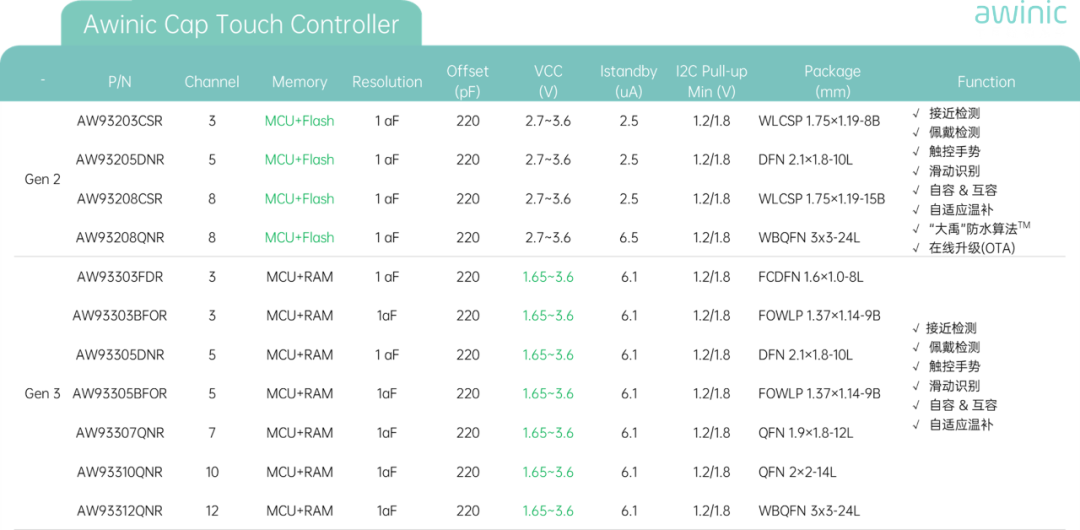

表1 艾为触控芯片选型表
